| 加工定制：是 |

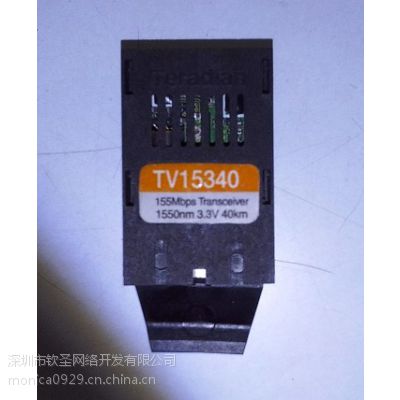

双纤SC光接口
一、产品特点：
1、收发完全独立
2、塑料封装1×9SIP管脚
3、Duplex
SC连接器（FC）
4、PDH电平输出
5、工作电压：+5.0
6、宽工作温度范围：-20～70℃
7、单模光纤传输，传输距离：20-120公里
8、符合US21CFR（J）和EN60825-1（+All）眼睛安全
9、工作速率：155Mb/s、（1.25G）
二、应用领域：
PDH、以太网、光纤通道等
技术指标及参数
工作波长（nm）：1310
信号电平：PDH
灵敏度（dBm）155MB/s
发送电流（mA）25
接收电流（mA）50
工作温度（℃）-20----＋70
储存温度（℃）-40＋85
管脚定义
管脚
1
GndR
接收部分接地脚
2
RD
Pdh
接收部分数据输出
3
NC
不接（接地）
4
SD
接收部分无光告警、低电平告警
5
VccR
接收电源、＋5V
6
VccT
发送正电源、＋5V
7
NC
不接（接地）
8
TD
发送部分数据输入
9
GndT
发送部分接地脚
定购信息
多模1310nm 5V PDH电平 SC/ST/FC插拨式或FC尾纤型光接口 2km 1~155MB/s收发一体模块
单模1310nm 5V PDH 电平 SC/ST/FC插拨式或FC尾纤型光接口 20km 1~155MB/s收发一体块
